KITAMURA 제품

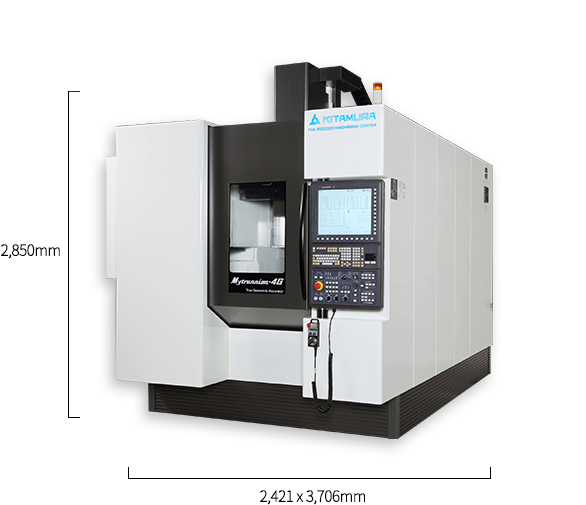

| 설치 면적 | 2,421 x 3,706 x 2,850 mm | 테이블 크기 | Ø400mm |
|---|---|---|---|
| 이송 거리(X, Y, Z) | 310 x 510 x 460mm | 이송 거리 (A, C) | -110~+30 deg. /0~360 deg. |
| 스핀들 테이퍼 | NST No. 30 | 스핀들 회전수 | 50~15,000rpm (옵션 300~30,000rpm) |
| 공구 교환 수 | 60개 | 공구 교환 시간 (T-T/C-C) | 1.1초 / 2.8초 |
| 급속 이송 (X, Y, Z) | 50x50x36 m/min | 급속 이송 (A, C) | 7,992 deg. /min, 360,000 deg. /min |
| 전원 | 35KVA 200V AC ,3상 | - | - |

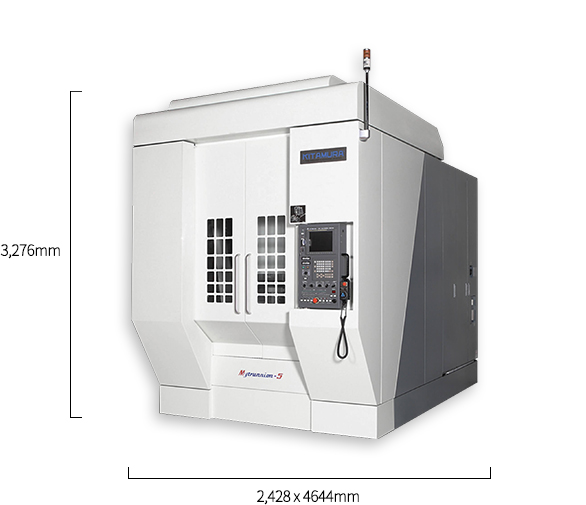

| 설치 면적 | 2,428 x 4644 x 3,276 mm | 테이블 크기 | Ø630mm |
|---|---|---|---|
| 이송 거리(X, Y, Z) | 815 x 745 x 500mm | 이송 거리 (A, C) | -30~+120 deg. /0~360 deg. |
| 스핀들 테이퍼 | NST No. 40 | 스핀들 속도 | 20~20,000rpm |
| 공구 교환 수 | 50개 (옵션 100개) | 공구 교환 시간 (T-T/C-C) | 2.5초 / 5.0초 |
| 급속 이송 (X, Y, Z) | 50x50x25 m/min | 급속 이송 (A, C) | 2,000 deg. /min, 6,000 deg. /min |
| 전원 | 45KVA, 200V AC, 3상 | - | - |

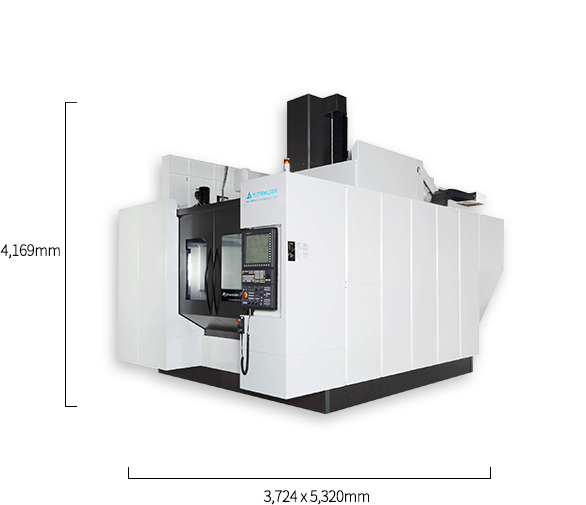

| 설치 면적 | 3,724 x 5,320 x 4,169 mm | 테이블 크기 | Ø1,000mm |
|---|---|---|---|
| 이송 거리(X, Y, Z) | 1,190 x 1,335 x 765mm | 이송 거리 (A, C) | -120~+30 deg. /0~360 deg. |
| 스핀들 테이퍼 | NST No. 50 | 스핀들 회전수 | 35~12,000rpm (옵션 8,000rpm) |
| 공구 교환 수 | 100개 | 공구 교환 시간 (T-T/C-C) | 3.3초 / 9.7초 |
| 급속 이송 (X, Y, Z) | 50x50x30 m/min | 전원 | 65KVA, 200V AC, 3상 |

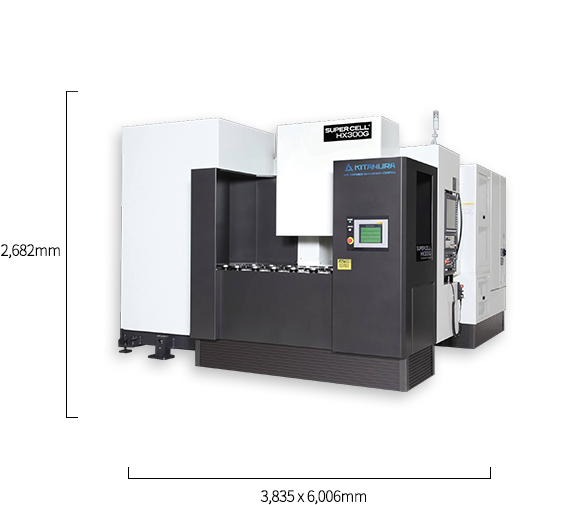

| 설치 면적 | 3,835 x 6,006 x 2,682 mm | 테이블 크기 | Ø200mm |
|---|---|---|---|
| 이송 거리(X, Y, Z) | 460 x 410 x 460mm | 이송 거리 (A, B) | 30 to -120 deg. /360 deg. |
| 스핀들 테이퍼 | NST No. 40 | 스핀들 회전수 | 200~20,000rpm |
| 공구 교환 수 | 174개 (옵션 230/258/314개) Matrix Style |
공구 교환 시간 (T-T/C-C) | 1.3초 /2.5초 |
| 급속 이송 (X, Y and Z) | 60m/min | 급속 이송 (A, B) | 18,000 deg./min (50rpm) |
| 전원 | 55KVA, 200V AC, 3상 | - | - |
| 설치 면적 | 4,107 x 6,042 x 2,878 mm | 테이블 크기 | Ø350mm |
|---|---|---|---|
| 이송 거리(X, Y, Z) | 510 x 510 x 510mm | 이송 거리 (A, B) | 0 to -100 deg. /360 deg. |
| 스핀들 테이퍼 | NST No. 40 | 스핀들 회전수 | 20~15,000rpm (옵션 20,000rpm) |
| 공구 교환 수 | 140개 (옵션 190, 290개) | 공구 교환 시간 (T-T/C-C) | 2.1개 /5.0개 |
| 급속 이송 (X, Y and Z) | 50m/min | 급속 이송 (A, B) | 2,400 deg./min (6.7rpm) |
| 전원 | 45KVA, 200V AC, 3상 | - | - |

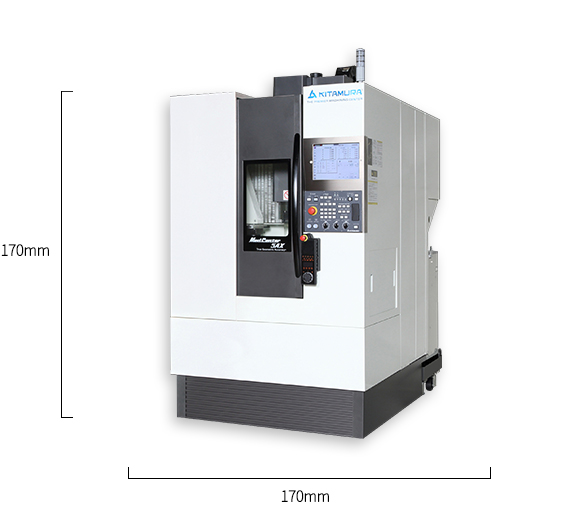

| 제품명 | MedCenter5AX | 크기 | Ø170mm |
|---|---|---|---|
| 이송 거리(X, Y, Z) | 254 x 330 x 330mm | 이송 거리 (A, C) | +/-120deg. /0~360 deg. |
| 스핀들 테이퍼 | HSK- E40 | 스핀들 회전수 | 300~30,000rpm |
| 공구 교환 수 | 40개 | 공구 교환 시간 (T-T/C-C) | 1.2초 |
| 급속 이송 (X, Y, Z) | 60x60x50 m/min | 급속 이송 (A, C) | 36,000 deg. /min(100rpm), 72,000 deg. /min (200rpm) |
| 전원 | 30KVA 200V AC ,3상 | - | - |
